Руководство по сборке металлических стеллажей

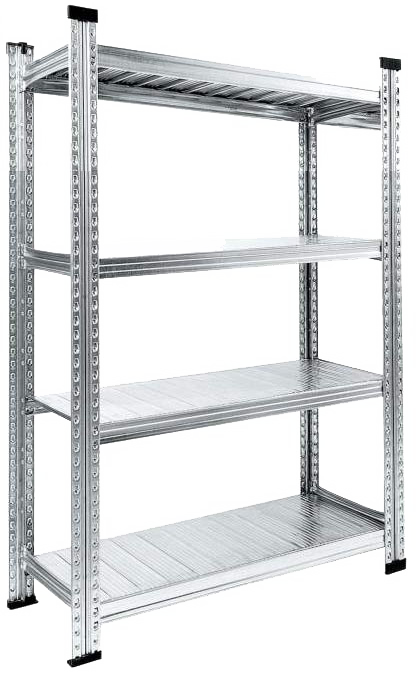

Полочный стеллаж легких серий пр-ва компании Metalsistem представляет собой легко-сборную(разборную) металлическую конструкцию, состоящую из:
- вертикальных сборных рам (стойка),
- горизонтальных балок (для поперечной и продольной установки),
- полок-планок,
- фурнитуры (пластиковые заглушки, опоры для стоек, фиксирующие клипсы и т.д.).
Отличное качество оцинкованного покрытия позволяет применять стеллажи в жилых помещениях в качестве каркасов, подставок для книг, цветов, предметов интерьера и пр. Конструкция стеллажа имеет возможность дальнейшего наращивания конфигурации в соответствии с индивидуальными потребностями владельца. Полки в сборе могут быть перемещены по высоте стеллажа на любую удобную позицию без вреда для конструкции. В свою очередь, конструкция стеллажа в сборе является прочной и устойчивой к опрокидыванию. Полочные стеллажи имеют оцинкованное покрытие, что обеспечивает длительный срок эксплуатации и устойчивость к коррозии. Полочный стеллаж собирается с помощью простого пазового монтажа без использования метизных соединений, что делает процесс сборки лёгким и доступным каждому.
Перед началом сборки обязательно ознакомитесь с предлагаемыми здесь инструкциями. Сборку стеллажа необходимо вести на ровной горизонтальной поверхности. При необходимости для сборки можно использовать резиновый молоток.



Последовательность сборки модуля:
![]() |

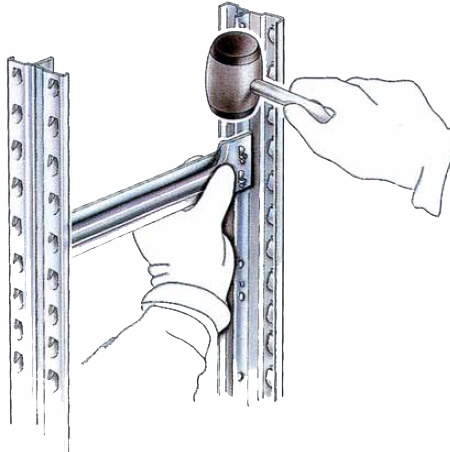

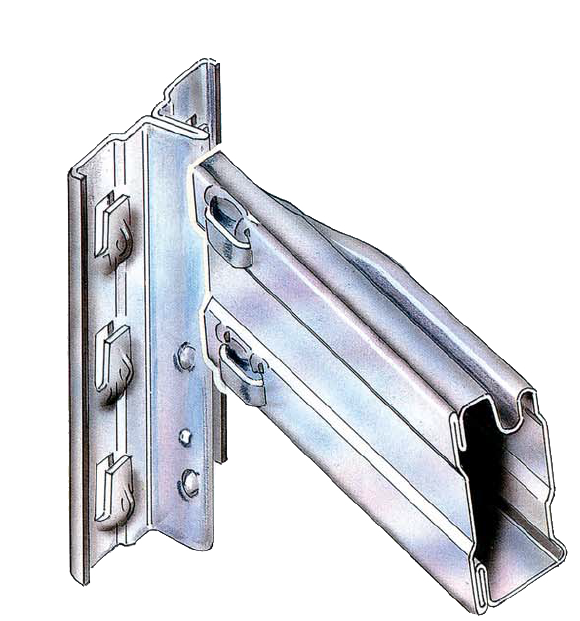

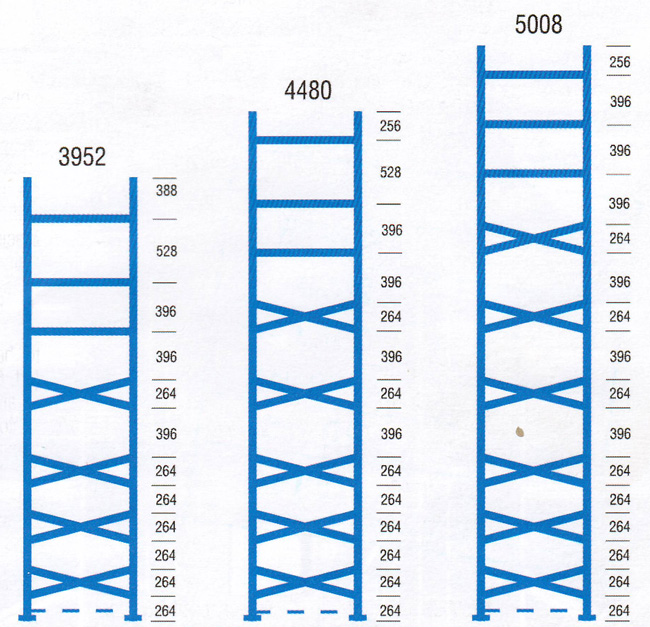

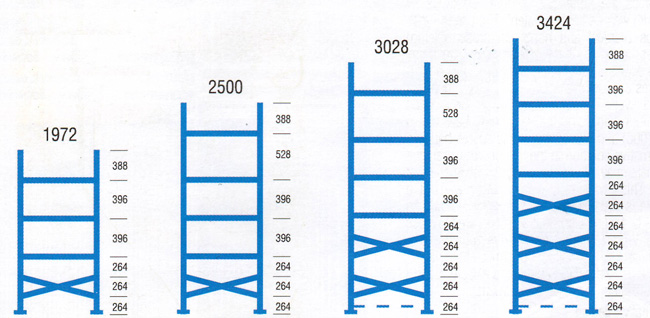

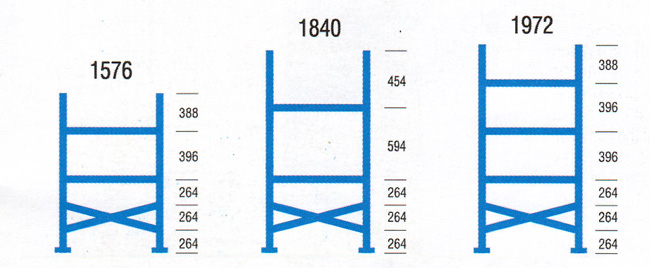

Соединить вертикальные стойки горизонтальными балками для поперечной установки (как показано на рисунке). Балки необходимо крепить чередуя их в шахматном порядке (внутрь/наружу)! Количество балок зависит от высоты стоек. |
![]() ![]() ![]() |

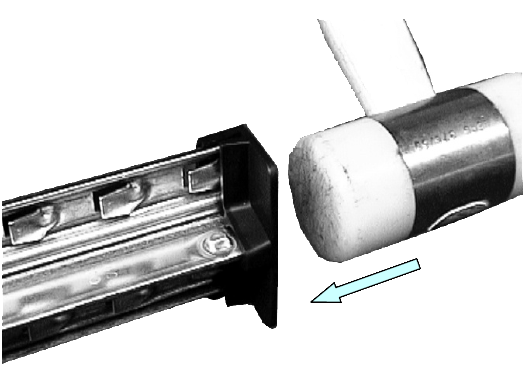

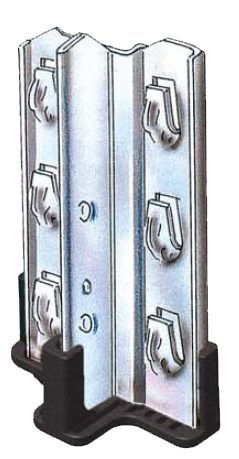

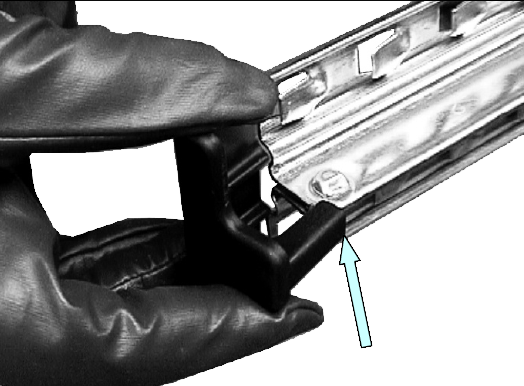

На каждую из стоек (сверху и снизу) установить по пластиковой опоре. |
![]() |

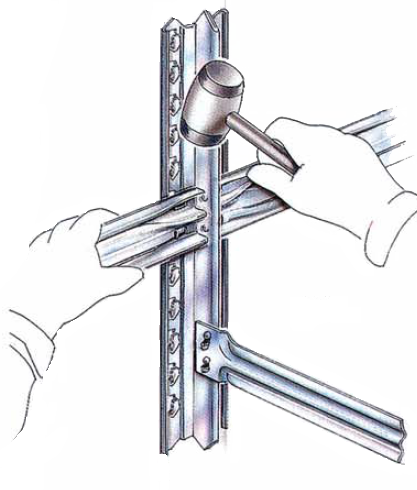

Определить места установки полок на стойке (равномерно распределить по высоте). Соединить стойки горизонтальными балками. |
![]()
|

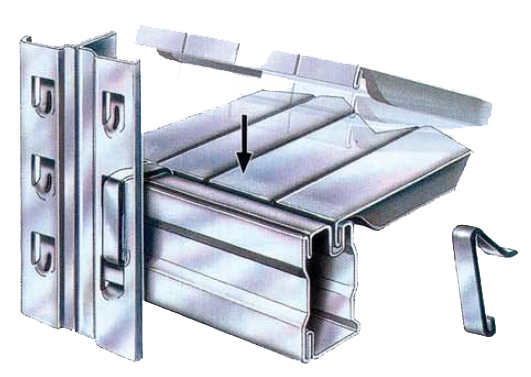

Горизонтальные балки зафиксировать клипсами, чтобы предотвратить самопроизвольную разборку конструкции! |
Варианты хранения товара
![]() ![]() |

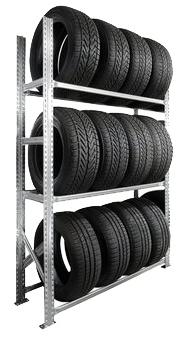

1. Балки. Установленные горизонтальные балки могут быть использованы для хранения автомобильных шин и дисков. При этом балки должны быть установлены на одном уровне. |
![]()
|

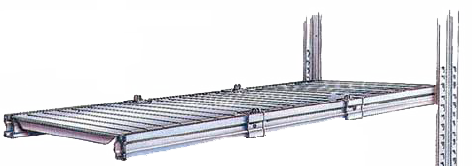

2. Полки. На установленные горизонтальные балки сверху можно установить полки. При установке полочной панели балки разместить на одном уровне. |
![]() ![]() ![]() |

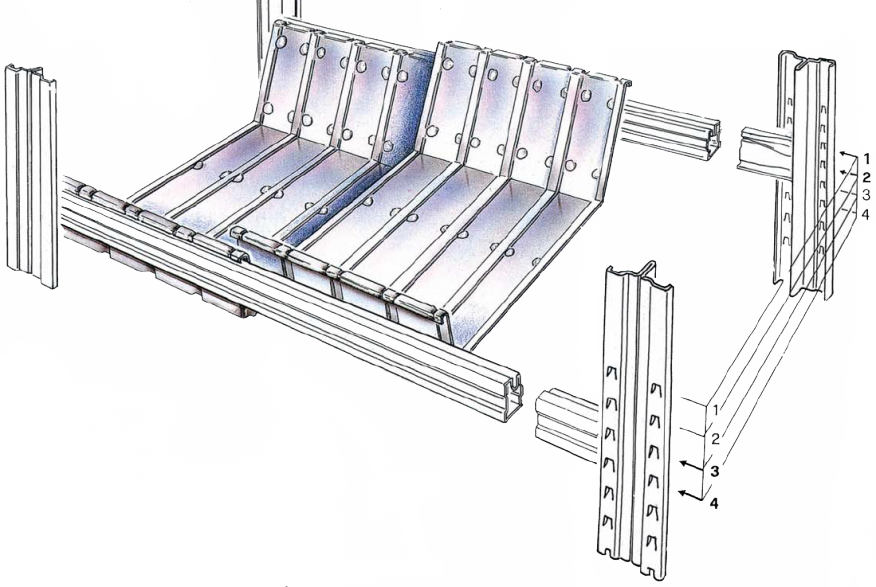

3. Контейнеры. Балки установить на разных уровнях (как показано на рисунке): - Первая (лицевая) устанавливается на нужной (рабочей) высоте. - Вторая (задняя) устанавливается на 2 шага выше первой! На установленные балки сверху можно установить контейнеры. Полезная емкость контейнера может быть разделена в произвольном порядке с минимальным шагом 55 мм. |
![]() |
В случае необходимости, можно увеличить длину стеллажа: модуль наращивается посредством установки дополнительной секции. |
![]() ![]() |
Все составляющие детали стеллажа изготовлены из оцинкованного металла. - Длина стеллажа (одного модуля)– 1000, 1300, 1600 мм; - Высота изделия – 1576, 1840, 1972, 2500, 3028 мм; - Длина одной полки – 900, 1200, 1500 мм; - Глубина стеллажа – 400, 600 мм; - Максимальная нагрузка на уровень – до 150, 170, 205, 235, 280 кг; - Вертикальный шаг перемещения полок – 33 мм. Комплект: вертикальная сборная рама (стойка); поперечная горизонтальная балка; опора для стойки; полка; клипса (для фиксации горизонтальных балок). Количество комплектующих зависит от комплектации и количества уровней полок. |
Руководство по эксплуатации:
- Стеллажи предназначены для ручной загрузки и эксплуатации.
- Грузоподъемность каждой полки определяется статической нагрузкой по всей поверхности.
- Сборка модуля должна быть сделана после изучения прилагаемой схемы и правил установки.
- Покупатель несет всю ответственность за правильность эксплуатации стеллажа. В целях безопасной эксплуатации стеллажей он (стеллаж) должен быть соответствующим образом закреплен к полу и/или стене. Допускается установление стеллажа только на ровную поверхность. В случае установки стеллажа у стен они (стены) также должны иметь ровную поверхность.
- Компания не несет ответственности в случае, когда стеллажный модуль не используются по назначению.
